2023-12-30 13:36:04

電纜引入裝置



電纜引入裝置的相關問題探討


      在煤化工及石化行業生產、儲存、運輸?shù)拳h(huán)節中存在大量易燃易爆物質,這些物質以液體、氣體以及微小顆粒形式存在于生產裝置設備、容器、管道等場所,并可能擴散到大氣環境中,一旦遇到點燃源就有可能引起爆炸導致火災,造成人員傷亡和財產經濟損失。據相關統計,電纜線路事故的60%左右多發生在電纜本體和附件的連接處。隨著國家和企業對安全生產越來越重視,自動化水平要求越來越高,電纜引入裝置的重要性容易被人忽視反而成為制約整個控制系統安全性的重要因素。


1 電纜引入裝置的定義和現狀


1.1 定 義
煤化工及石化裝置中大部分區域?yàn)榉辣瑓^(qū),本文以防爆區域?yàn)橹饕懻搶?duì)象。電纜引入裝置是一種電纜進線的機械裝置,為電纜外護層上的密封提供防塵防水保護,對電纜提供夾緊力以防止被拉出,在SH/T 3019—2016《石油化工儀表管道線路設計規范》中有所表述,防爆電氣設備的電纜引入裝置是安全隱患中*薄弱的環節,電纜引入裝置密封的失效將導致整個電氣設備防爆性能的喪失。
在GB 3836.1—2010《爆炸性環境 第1部分:設備 通用要求》中,電纜引入裝置(cable gland)的定義:允許將一根或多根電纜或光纜引入電氣設備內部并能保證其防爆型式的裝置。Ex電纜引入裝置的定義:與設備外殼分開試驗,可作為一種設備單獨取證,并可安裝于設備外殼上的電纜引入裝置。格蘭、電纜密封接頭等都是電纜引入裝置的名稱,電纜引入裝置音譯成格蘭較好。
1.2 現 狀
在工程設計和現在已建的裝置中經常見到“連續式”的撓性管安裝方案:儀表到接線箱的分支電纜為普通阻燃電纜加保護穿線管,端部為防爆密封接頭加撓性管配置。當防爆撓性軟管以及相連的隔爆型儀表內部發生爆炸時,能量(熱能及壓力)一部分可被防爆撓性軟管吸收,另一部分壓力通過接頭及穿線管向外泄放,泄放過程中能量進一步被密封接頭金屬吸收以達到不會引燃、引爆外部可燃?xì)怏w的目的。這種“連續式”的安裝方案也是國內石化領域的標準安裝方式之一,根據美洲體系(NEC)標準,則要求全密閉的安裝方式。
然而,在裝置中由于撓性管進水導致儀表失靈的現象比較多見,基本有兩種情況:撓性管長時間使用銹蝕老化,雨水進入;雨水沿儀表匯線槽內進入,通過穿線管流入撓性管進入儀表。雨水通過撓性管進入裝置儀表,造成停車,損失是嚴重的。相關業主制訂了一定的處理方案,如:加膠泥、澆封、涂漆等,能夠起到相應效果,但是在安裝施工和維護時相當麻煩。
2、電纜引入裝置的選型

圖片

圖1 電纜引入裝置的選型示意

由圖1可知,對于正常工作時產生火花或高溫表面部件的ⅡC隔爆外殼及安裝在防爆1區且外殼容積大于2 L和ⅡB隔爆外殼,不允許采用彈性密封圈式電纜引入裝置,應采用填料式電纜引入裝置或采用接線盒的間接引入方式。
由于煤化工及石化裝置中大部分區域?yàn)榉辣?區,大多遵循IEC標準,很少采用“連續式”的撓性管式安裝方案,本文主要討論彈性密封圈式電纜引入裝置的使用。
國內通常生產及使用的防爆鎧裝電纜引入裝置多為壓緊式,但是在現場安裝及用戶*終使用時存在一些問題:
1) 安全隱患較大。不僅大幅度增加現場的安裝工作量,而且過程很難控制,安裝工人是否標準施工、密封摳出時發生遺失如何處理。
2) 內密封不易摳出。壓緊式密封接頭的內密封很難摳出,有時就用曲別針等尖銳工具摳取。人員操作危險,尖銳處會劃傷密封圈,從而導致密封圈失效,會造成**的問題。
3、電纜冷變形
IEC60079標準中提出“冷變形”的概念,強調了電纜連接應保持相關防爆型式及防爆性能的完整性。
首先“冷變形”的概念在IEC60079標準中有原文的描述,與其相對應的是GB/T 3836.15—2017。文獻[3]中9.3.11條規定選擇的電纜應能減少電纜“冷變形”的影響,注釋為電纜使用的材料可能有“冷變形”特性。其中特別指出了低煙和耐火的電纜。電纜的“冷變形”可描述為:在密封施加壓縮力的地方,電纜引入裝置中的密封件位移產生的壓縮力大于阻止電纜護套變形的力,電纜護套發生移動。從此可以看出“冷變形”主要是與電纜護套材料選擇有關系。在該標準中“Low smoke and/or resistant cables usually exhibit significant cold flow characteristics.”中文翻譯為:“耐煙和/或耐火性能低的電纜通常會表現出明顯的冷變形特性”。筆者認為“低煙和/或耐火電纜通常會表現出明顯的冷變形特性”,更能準確表達出原文的意思。
      在GB/T 19666—2019《阻燃和耐火電線電纜通則》中包括了有鹵、無鹵、低煙的阻燃和耐火電線電纜,護套基本材料是聚氯乙烯(PVC)和聚烯烴(PO)。當然作為護套材料還有硅橡膠、氟塑料,其電氣性能**,不含鹵素,但是造價昂貴,在石化工程中應用很少,在此不多做考慮。低煙、低鹵的護套材料是以聚氯乙烯為基本材料的,低煙無鹵的護套材料是以聚烯烴為基本材料的。耐火電纜在現行的標準中分為阻燃和非阻燃,因不同的場所和用途的差別,驗收標準也不同。在文獻[6]中沒有明確規定,在即將修訂的標準中提出耐火電纜必須具備阻燃性能。
TICW/06—2009 《計算機與儀表電纜》中5.8.1條規定護套材料應為表1所列的擠包固體介質的一種。
表1 擠包固體介質


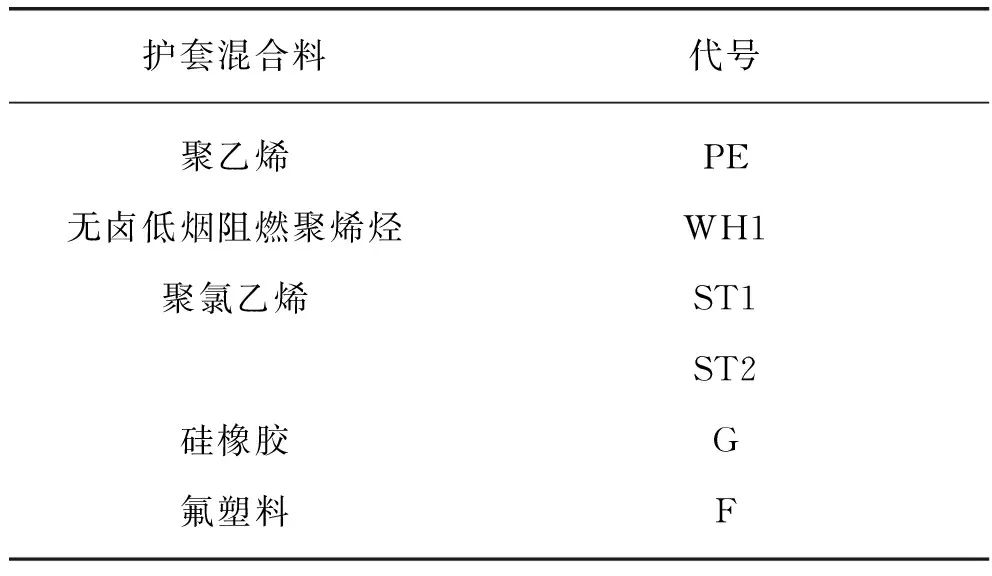

在塑料領域中早有“冷變形”的定論,如:聚四氟乙烯具有“冷變形”,即材料制品在長時間連續載荷作用下發生的塑性變形就是蠕變。例如:使用聚四氟乙烯作密封墊時,為了嚴緊密封把螺栓擰很緊以致超過特定的壓縮應力時,會產生蠕變而壓扁,該缺點可通過加入適當?shù)奶盍霞案倪M(jìn)結構來克服。所以工程中也是用改變電纜引入裝置 的結構來預防“冷變形”。

IEC60079:2003 Elctrical apparatus for explosive gas atmospheres 首次提出“cold flow”的要求,明確要求不能使用“壓緊式密封”。該規范中9.1.4條規定:“Where such cable is to be used, a suitable cable entry device should be employed, for example cable entry devices not employing compression seals which act upon the part(s) of the cable have cold flow characteristics”。
      由于壓緊式電纜引入裝置在現場采用安裝兩次的方式,即摳出內密封,先壓鎧裝層,抽出電纜,放回內密封,再重新安裝一次來控制內密封對電纜護層的壓力。所以在IEC60079:2007中提出了不能使用壓緊式密封。
4、防“冷變形”措施
電纜引入裝置需要防“冷變形”,主要原因如下。
1) 在施工安裝過程中不能壓壞電纜的內護層。文獻[3]中12.2.2.4款及SH/T 3081—2019《石油化工儀表接地設計規范》中3.1.5條規定:電纜終端均應通過電纜引入裝置將鎧裝連接在等電位系統上。儀表信號用的鎧裝電纜的金屬鎧裝保護層需要兩端接至保護接地,屬于屏蔽接地,要求鎧裝層的壓緊靠鎧裝錐體和鎧裝環壓緊,由于“壓緊式密封”由于讓鎧裝部件及內密封圈互相擠壓,來達到鎧裝層壓緊及電纜內護套的密封,無法完全保證鎧裝層的良好接觸,所以采用“壓緊式密封”的電纜引入裝置使用不理想。“位移式密封”及“隔膜式密封”在結構上將壓鎧層及內護套層物理分開,互不干擾。該方案相當于壓鎧裝和壓內密封必須分為兩個步驟,否則施加在電纜內護層的壓力無法控制,會在**次安裝時擠壓損壞電纜乃至留下隱患。
2) 長時間現場運行后,由于環境溫度變化,會產生二次變形的現象,也不能損傷電纜。電纜引入裝置現場使用一段時間后,效果對比如圖2所示,可以看出,位移式密封對電纜的損傷要小。


圖2 電纜引入裝置使用實際效果對比示意

“冷變形”只是定性要求,沒有定量數據。旨在提示正常條件下電纜引入裝置壓緊電纜組合結構中,相互作用的材質,在環境溫度變化較大時,其作用力的改變對電線絕緣的影響。
使用位移式密封、隔膜式密封、位移補償式密封的電纜引入裝置在保護層上采用了防冷流設計,電纜保護層上形成的擠壓可控制,避免電纜的絕緣電阻性能下降。
5、注意事項
5.1 電纜接地
      SH/T 3081—2019《石油化工儀表接地設計規范》附表A中規定,鎧裝電纜進接線箱采用接地連線的電纜接頭,便于接地連接,如圖3所示,其中SC表示屏蔽層,AM表示鎧裝層。
      建議接線箱外鎧裝格蘭可用接地片連接,用接地線接至接線箱的外殼接地螺釘,實際應用中,鎧裝層一般安裝在接線箱外與圖3的規定不相符,容易造成誤解。如果接線箱是金屬的,鎧裝層通過壓鎧的錐體和壓環與格蘭的金屬殼體始終接觸,保持良好的接地;如果接線箱是采用非金屬的可用接地片連接,用接地線接至接線箱的外殼接地螺釘。如果在箱內需要做一個特殊的鋸齒墊片則比較麻煩。

5.2 電纜引入裝置標志

GB3836.2-2010中關于電纜引入裝置的標志:電纜引入裝置有螺紋入口時應標出螺紋型式和尺寸;如果標示位置有限,可按相關規定減少標志。電纜密封圈標志:當電纜引入裝置用密封圈可適用于多種電纜時,應表示出允許使用電纜的*小、*大直徑。當環境溫度超出-20~+80 ℃時,標示出溫度范圍。在工程設計中需要考慮環境溫度與電纜本體發熱的疊加效應,所以往往此處的溫度可以定義超過100 ℃以上。
5.3 夾緊力實驗
在型式試驗中對非鎧裝電纜和帶編織覆蓋層的電纜需要做夾緊試驗,當對電纜或芯軸施加以下拉力(以N為單位)時,密封圈應能防止電纜或芯棒滑動:當電纜引入裝置設計為圓形電纜時,夾緊力為20倍芯軸或電纜直徑(以mm為單位)。
鎧裝電纜的夾緊試驗。對于Ⅰ類電氣設備用鎧裝電纜,80倍電纜直徑;對于Ⅱ類或Ⅲ類電氣設備用鎧裝電纜,20倍電纜直徑。
5.4 壓鎧選擇
不同類型的單向壓鎧裝置分別匹配不同類型的電纜,安裝簡便的同時****的避免壓鎧失效。做好以上工作對于工程設計人員很容易,但經常容易被忽視,這樣對于電纜及電纜引入裝置的供貨廠家給出合理約束,不至于在采購環節中出現缺漏。當然重要的是在現場安裝電纜及電纜引入裝置時能良好匹配,驗收和使用都可以做到有據可查。
5.5 檢 查
在國外項目中,電纜引入裝置是業主驗收時高度重視的環節,經常會拆開檢查安裝的情況,特別是鎧裝層是否壓緊,這樣才能保證接地的連續性,實現靜電平衡及電場屏蔽。國內經常人為拉拽或者用光照,比較麻煩也不宜實施。英國CMP公司推出“位移補償式密封”的電纜引入裝置,不需拆裝即可檢驗,筆者認為該產品將是電纜引入裝置未來技術發展的方向。
6、結束語
在煤化工及石化工程設計中筆者認為應注意電纜及電纜引入裝置的選擇,還需要總結現場安裝及采納不同*終用戶的使用經驗,推進相關技術的發展和應用。任何一個工程項目通過各個環節的標準化,增強自動化控制系統的安全性,提高全生命周期,達到**的經濟效益是設計乃至煤化工及石化行業的首要任務。
